电力系统重复接地相关知识

概 述

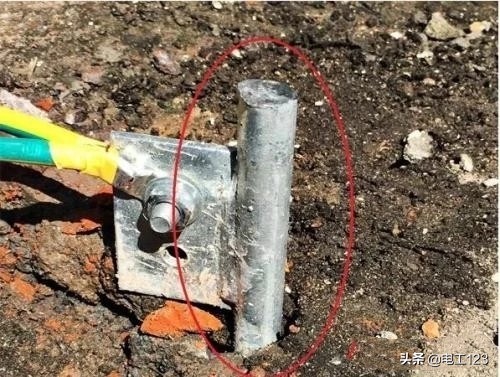

重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。在低压三相四线制中性点直接接地线路中，施工单位在安装时，应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。对于接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。

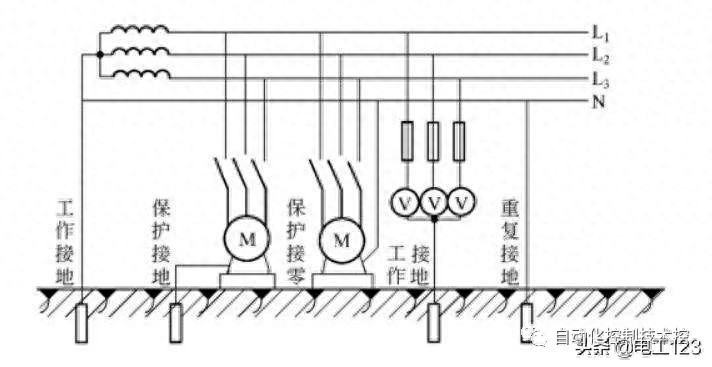

定义：在中性点接地的系统中，除在中性点处直接接地外，还须在设备接地线上的一处或多处再做接地。

种 类

1、防雷接地：

为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电气设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

2、交流工作接地

将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N线）接地。N线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

3、安全保护接地

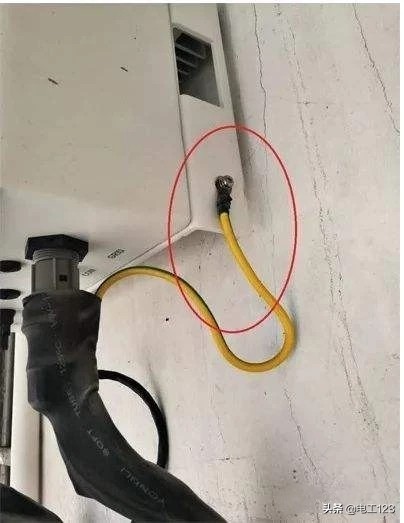

安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一些金属构件，与PE线连接起来，但严禁将PE线与N线连接。

4、直流接地

为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

5、屏蔽接地与防静电接地

为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

6、功率接地系统

电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。

好 处

零线重复接地能够缩短故障持续时间， 降低零线上的压降损耗，减轻相、零线反接的危险性。在保护零线发生断路后， 当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。因此零线重复接地在供电网络中具有相当重要的作用， 而这一作用却往往被人们忽视了。

要 求 规 范

1、独立的防雷保护接地电阻应小于等于10欧；

2、独立的安全保护接地电阻应小于等于4欧；

3、独立的交流工作接地电阻应小于等于4欧；

4、独立的直流工作接地电阻应小于等于4欧；

5、防静电接地电阻一般要求小于等于100欧。

注 意 事 项

在TN-S（三相五线制）系统中，零线（工作零线）是不允许重复接地的。不允许重复接地是因为如果中性线重复接地，三相五线制漏电保护检测就不准确，无法起到准确的保护作用。故，零线不允许重复接地，实际上是漏电检测点后不能重复接地。

和保护接地的区别

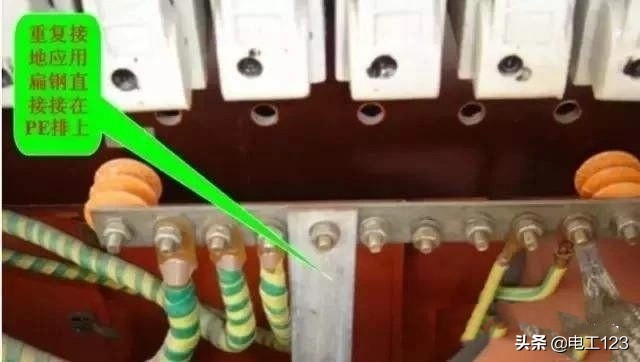

重复接地是指在采用接零保护系统中，将零线的一处或多处通过接地装置与大地做再次连接成为重复接地。是确保接零保护安全、可靠的重要措施。

保护接地是为了防止因绝缘损坏而使人员遭受触电的危险，将电气设备在正常情况下不带电的外壳或架构同接地体之间做良好的金属连接。主要是保护人身及设备的安全。

为保证电工设备正常工作和人身安全而采取的一种用电安全措施。接地通过金属导线与接地装置连接来实现。接地装置将电工设备和其他生产设备上可能产生的漏电流、静电荷以及雷电电流等引入地下，从而避免人身触电和可能发生的火灾、爆炸等事故。

和防雷接地的区别

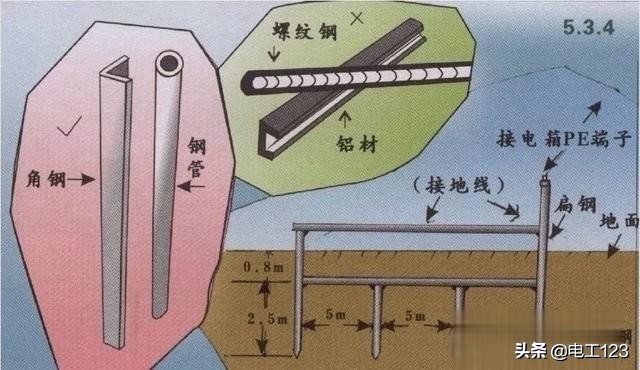

防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。再与主厂房的钢筋或钢构的主体连接。水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。工作接地和保护接地在配电室独立引出，系统可并为一个。三、仪器仪表接地系统。2）引下线：用于将雷电流从接闪器传导至接地装置的导体

两种情况不得重复接地

1、工作零线不得有重复接地

在TN-S系统因此我们所关心的最主要的是PE线的电位，而不是N线的电位，所以在TN-S系统中重复接地不是对N线的重复接地。中，因N线与PE线是分开敷设，并且是相互绝缘的，同时与用电设备外壳相连接的是PE线而不是N线。

如果将PE线和N线共同接地，由于PE线与N线在重复接地处相接，重复接地点与配电变压器工作接地点之间的接线已无PE线和N线的区别，原由N线承担的中性线电流变为由N线和PE线共同承担，并有部分电流通过重复接地点分流。

由于这样可以认为重复接地点前侧已不存在PE线，只有由原PE线及N线并联共同组成的PEN线，原TN-S系统所具有的优点将丧失，所以不能将PE线和N线共同接地。所以中性线(即N线)除电源中性点外，不应重复接地。

2、屏蔽电缆的屏蔽层不能重复接地

屏蔽电缆的屏蔽层不能重复接地主要是因为：1:两端的接地点难保没有电位差，有电位差就会有微弱电流，使屏蔽层实际上变成了接地线； 2:两端接地的屏蔽线工作于高频干扰较为严重地工作现场，会因屏蔽层和内部信号线间形成的线电容耦合到信号回路，严重的将影响信号误判。3:各种调速器和plc说明中都明言信号线屏蔽线必须单端接地并且接地端应该在控制器一侧。

所谓接地，主要有两种：1.大地接地，首先要确保总接地体的可靠性，接地电阻要小，同时要尽量远离大楼避雷接地及高配接地系统。确保各接地点的等电位。用于设备外壳接地及双层屏蔽外层接地。 2.技术接地（信号地），主要用于第二层屏蔽接地，使得信号失真减小，因为信号地其实是电子印板工作电源的零电位地，是系统信号电源地零点。最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。

但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。如果接地线截面积很大，能够保证静电最快放电的话，同样也要单点接地。当然了，真是那样，也没有必要选择两层屏蔽。否则，必须两层屏蔽，外层屏蔽主要是减少干扰强度，不是消除干扰，这时必须多点接地，虽然放不完，但必须尽快减弱，要减弱，多点接地是最佳选择。 2、外部电击和防雷等安全的要求。 这种情况必须要两层防护，外层不是用来消除干扰的，是出于安全的考虑的，保证人身和设备安全的，必须多点接地。内层才是防止干扰的，所以必须单点接地 。
